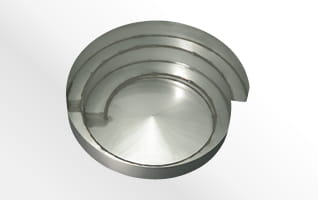

ボウル　段付ボウル

比較的整列が簡単な、高さのあるワークでアタッチメントが単純でよい場合に最適です。

ボウル段付ボウル

特徴

・円筒ボウルと比較すると送路の上部にレールが無いので、ワークが詰まりません。
・材質：ステンレス SUS304

発注品番

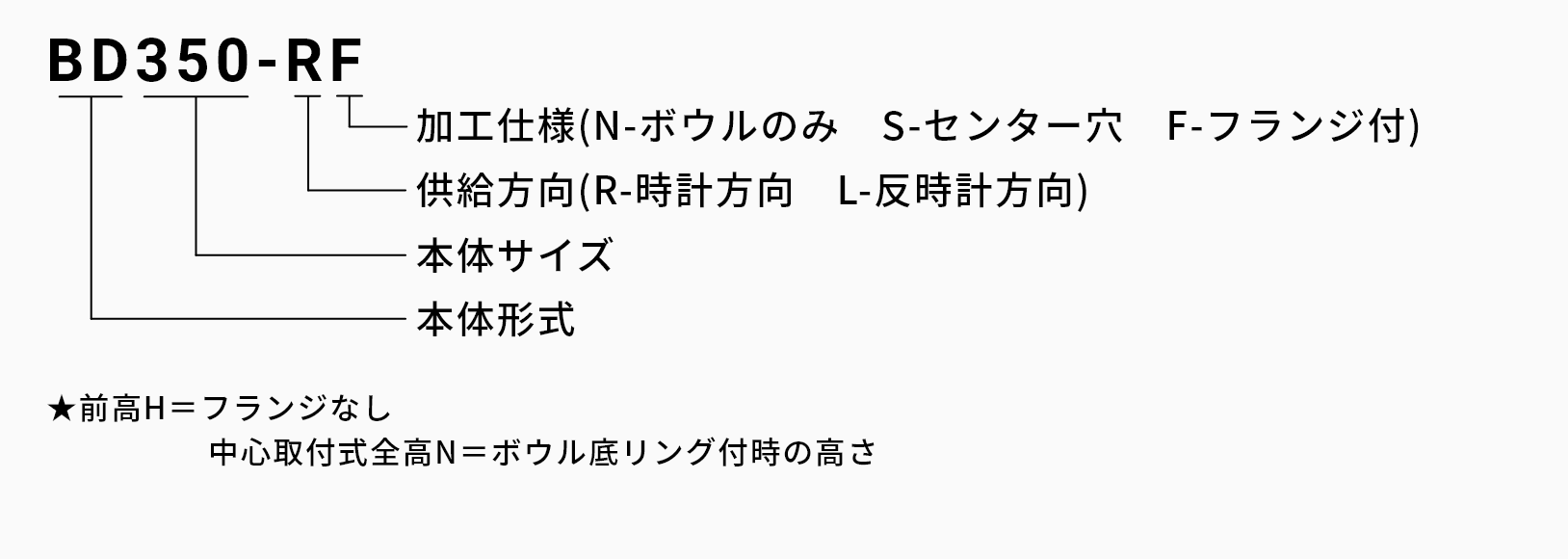

段付ボウルの発注品番の画像

形式一覧

形式一覧

BD-

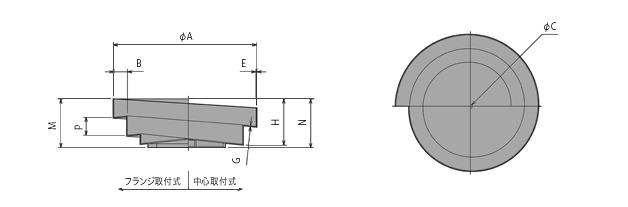

ボウル段付ボウルの図面

仕様

形式

発注品番

外径
A

全高
H

送路巾
B

リード
P

巻数

側壁厚
E

底板厚
F

フランジ付全高
M

中心取付式全高
N

使用本体

D-6

BD300-	R L	S
		F
		N

300

77

30

30

1.5

2

2

82

82

PVH-23
PV-25

D-8

BD320-	R L	S
		F
		N

320

102

30

40

1.5

2

2

106

106

PVH-23
PV-25

D-10

BD350-	R L	S
		F
		N

350

107

35

45

1.5

2

2

115

115

PVH-28
PV-30

D-12

BD400-	R L	S
		F
		N

400

113

35

50

1.5

2

2

127

127

PV-40

D-14

BD450-	R L	S
		F
		N

450

138

40

60

1.5

2

2

145

145

PV-45

D-16

BD500-	R L	S
		F
		N

500

160

50

70

1.5

2

3

175

175

PV-45
PV-50

D-18
受注
生産品

BD550-	R L	S
		F
		N

550

178

50

70

1.5

3

3

182

182

PV-50

D-20
受注
生産品

BD600-	R L	S
		F
		N

600

178

60

70

1.5

3

3

182

182

PV-60

D-21
受注
生産品

BD650-	R L	S
		F
		N

650

203

80

80

1.5

3

3

195

195

PV-60

D-22
受注
生産品

BD700-	R L	S
		F
		N

700

203

80

80

1.5

3

3

195

195
