ホーム　＞　スタンダード商品　＞　ボウル

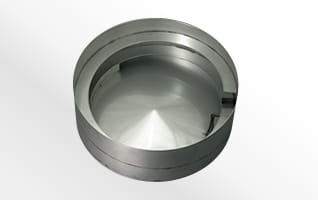

ボウル　円筒ボウル

ボウル加工が簡単で、単純なワークから複雑なワークまで適用範囲の広いボウルです。

ボウル 円筒ボウル

特徴

  • ・リターンポケットをつけ易いので、ワークを外へ溢れさせるオーバーフローが簡単に採用できます。
  • ・送路の真上に送路が来るので、ワークが詰まらないよう、ワークの大きさに対して充分なリードのボウルを選ぶ事が肝要です。
  • ・材質：ステンレス SUS304

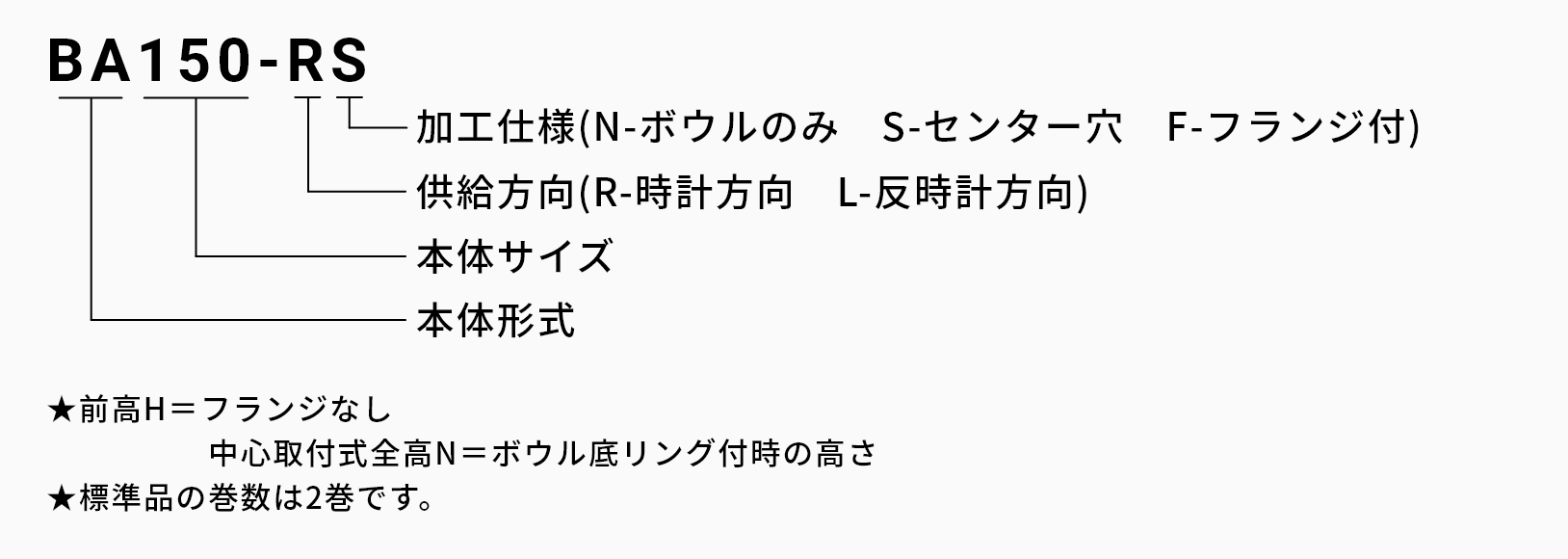

発注品番

ボウル 円筒ボウルの発注品番の画像

形式一覧

形式一覧

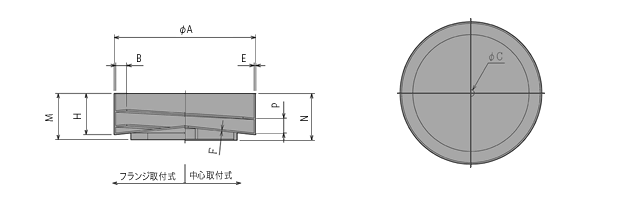

ボウル 円筒ボウルの図面

仕様

形式 発注品番 外径
A		 全高
H		 送路巾
B		 リード
P		 側壁厚
E		 底板厚
F		 センタ穴径
C		 フランジ付全高
M		 中心取付式全高
N		 使用本体
A-2
BA100- R
L		 S
F
N
100 25 7 10 1.5 2 7 30 PVH-01
A-3
BA120- R
L		 S
F
N
120 30 8 10 1.5 2 7 36 PVH-01
A-4
BA150- R
L		 S
F
N
150 45 8 17 2 2 7 57 PVH-14
A-5
BA190- R
L		 S
F
N
190 55 15 20 2 2 9 64 PVH-18
A-6
BA230- R
L		 S
F
N
230 65 20 25 2 2 9 73 73 PVH-23
PV-25
A-7
BA290- R
L		 S
F
N
290 100 25 35 2 2 11 106 PVH-28
PV-30
A-9
BA350- R
L		 S
F
N
350 120 30 45 2 2 120 PVH-35
PV-30
PV-40
A-10
BA400- R
L		 S
F
N
400 135 35 50 2 2 132 PV-45
A-11
BA450- R
L		 S
F
N
450 160 40 60 2 3 160 PV-50
A-12
受注
生産品
BA500- R
L		 S
F
N
500 185 50 70 2 3 182 PV-60
A-13
受注
生産品
BA550- R
L		 S
F
N
550 185 50 70 3 4 PV-60
A-14
受注
生産品
BA600- R
L		 S
F
N
600 210 75 80 3 5
A-15
受注
生産品
BA650- R
L		 S
F
N
650 220 75 80 3 5
