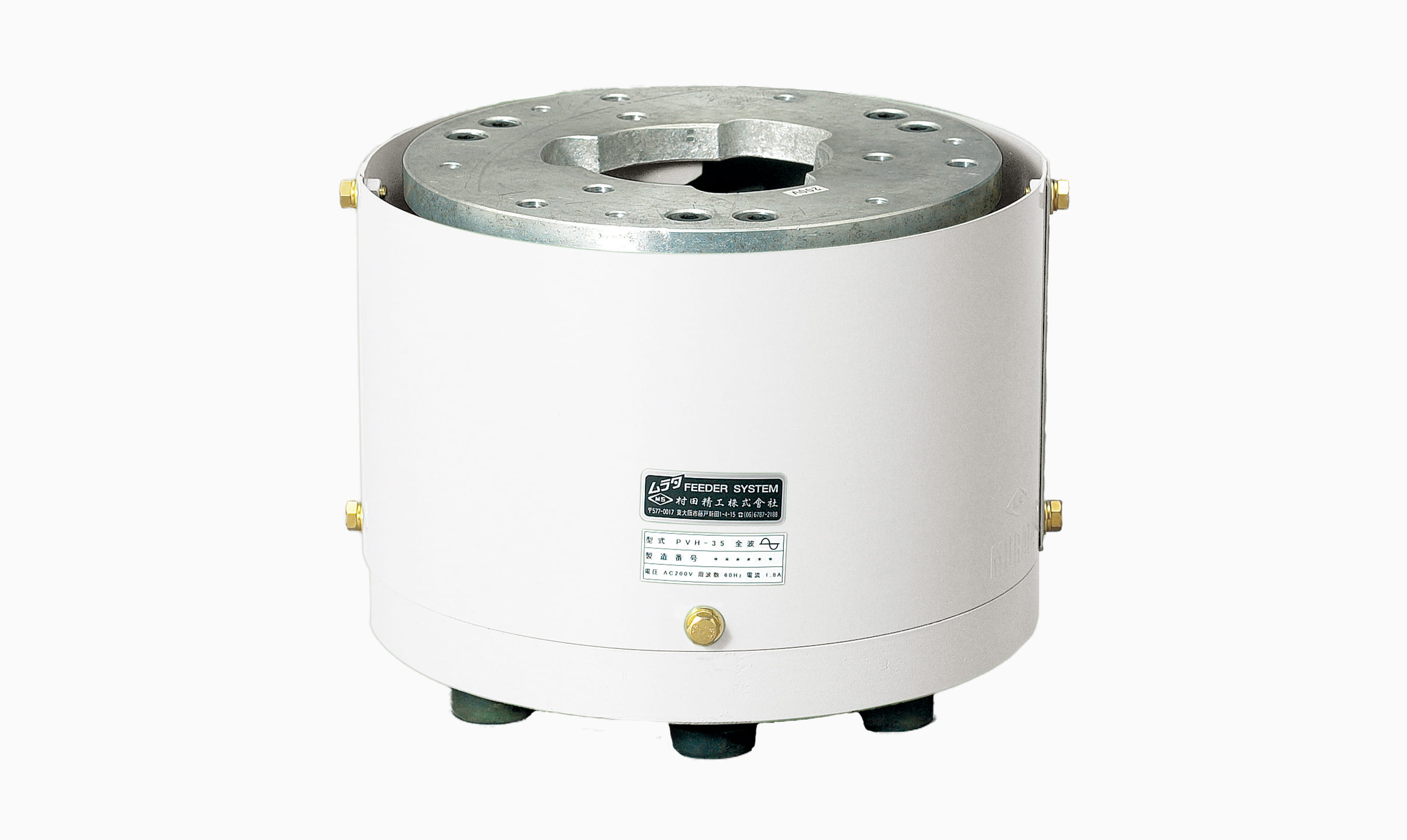

パーツフィーダ本体 PVH（全波）型

全波駆動方式の高速供給用パーツフィーダです。

パーツフィーダ本体 PVH（全波）型

特徴

  • ・半波駆動の汎用パーツフィーダでは整列の難しい部品や供給効率の低い部品まで幅広くカバーします。
  • ・電磁石（マグネットコイル）はPVH-35→3個取り付けています。

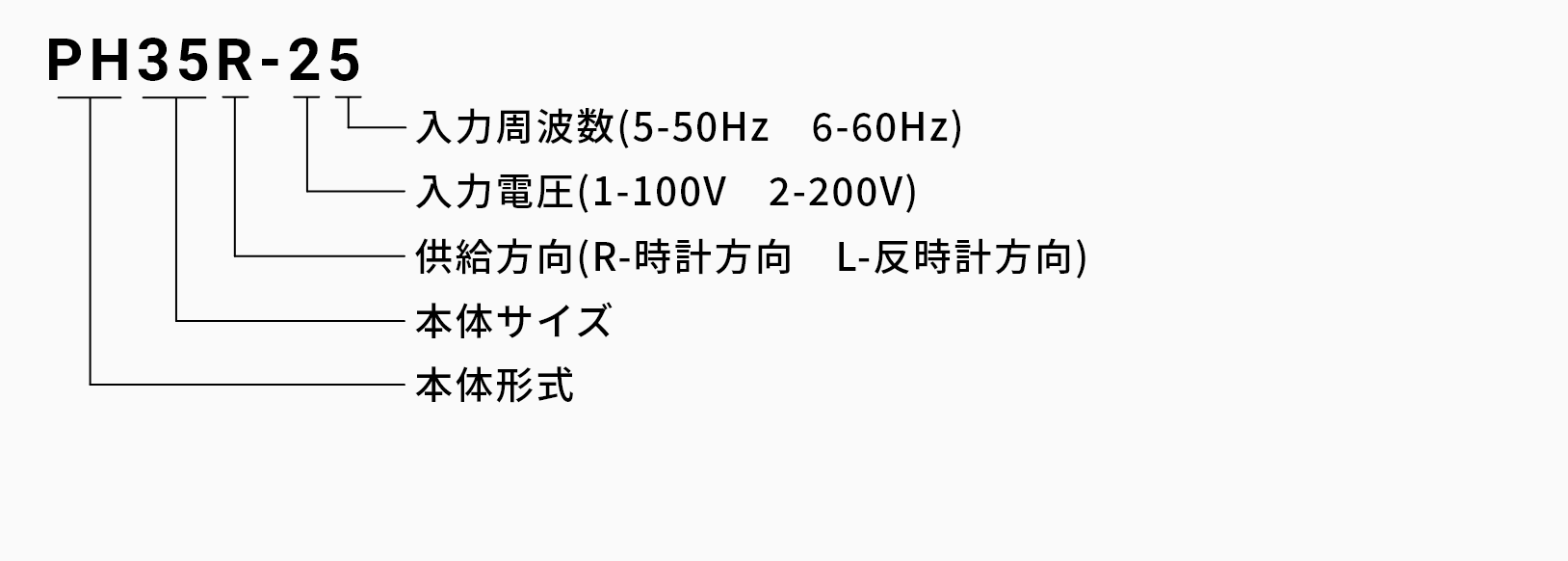

発注品番

パーツフィーダ本体 PVH（全波）型の発注品番の画像

形式一覧

形式一覧

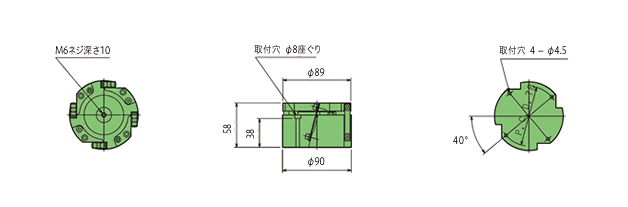

パーツフィーダ本体 PVH-01（全波）の図面

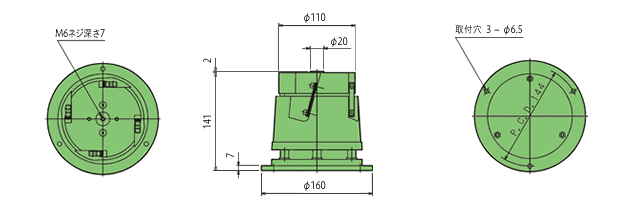

パーツフィーダ本体 PVH-14（全波）の図面

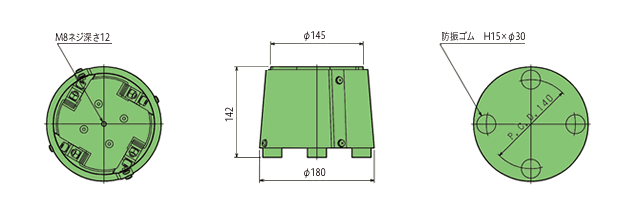

パーツフィーダ本体 PVH-18（全波）の図面

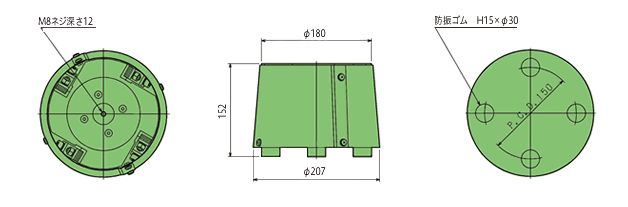

パーツフィーダ本体 PVH-23（全波）の図面

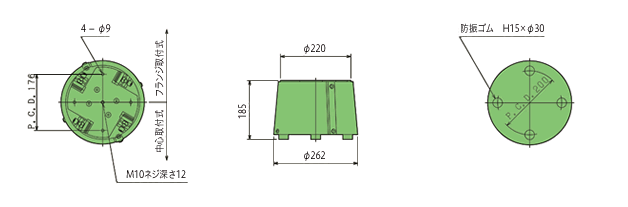

パーツフィーダ本体 PVH-28（全波）の図面

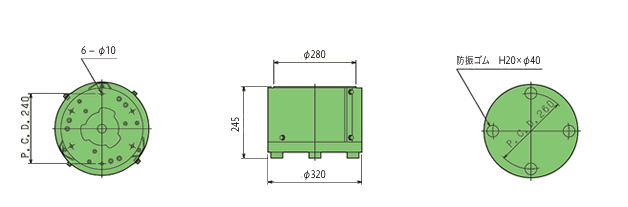

パーツフィーダ本体 PVH-35（全波）の図面

仕様

形式 発注品番 本体重量
(kg)		 電源電圧
(V)		 電流
(A)		 振動数
50/60Hz(分)		 標準
コントローラ		 適用
ボウル
PVH-01
PH01 R -1 5
L 6
2 100 0.6 6000/7200 PC-MHN
PC-101
PC-301		 A-2・3
N-120
PH01 R -2 5
L 6
200 0.3
PVH-14
PH14 R -1 5
L 6
7.3 100 1.6 6000/7200 PC-MHN
PC-301		 A-4
N-180
PH14 R -2 5
L 6
200 0.8
PVH-18
PH18 R -1 5
L 6
10 100 2 6000/7200 PC-MHN
PC-301		 A-5
N-200
PH18 R -2 5
L 6
200 1
PVH-23
PH23 R -1 5
L 6
17 100 2 6000/7200 PC-MHN
PC-301		 A-6
PH23 R -2 5
L 6
200 1
PVH-28
PH28 R -1 5
L 6
34 100 4 6000/7200 PC-MHN
PC-301
PC-501M		 A-7
PH28 R -2 5
L 6
200 2
PVH-35
PH35 R -1 5
L 6
50 100 3.6 6000/7200 PC-MHN
PC-301
PC-501M		 A-9
PH35 R -2 5
L 6
200 1.8
図面・取扱説明書
ダウンロードはこちら
