ホッパ　HLF型

鉄製塗装仕上げですが、ステンレス製磨き仕上げ・内面ウレタン加工・ゴム貼加工もできます。

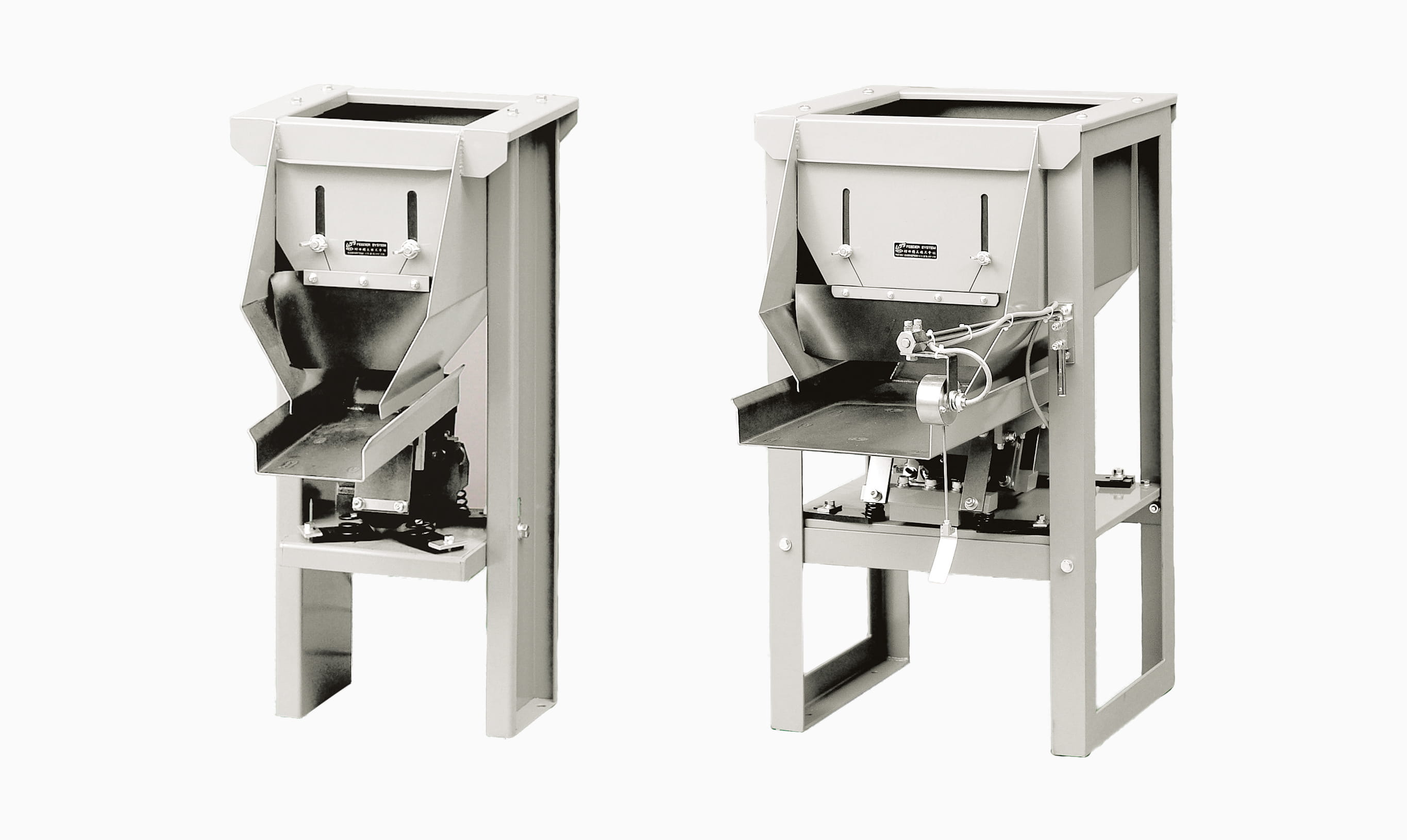

ホッパ HLF型

特徴

  • ・標準仕様は、コントローラは取付けておりません。
  • ・HP型と比較して直進フィーダの式強制排出の為、スムーズにパーツフィーダへの供給ができ、直進部シュートサイドに光電管を取り付けることでホッパ内欠品検知ができます。
  • ・納品時には、バイブレータ部にはカバーが付いております。

発注品番

形式一覧

形式一覧

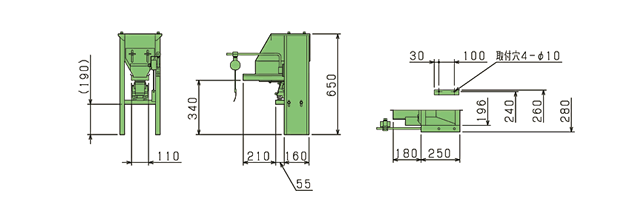

ホッパ HLF-30の図面

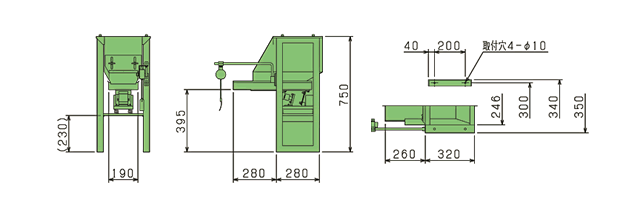

ホッパ HLF-40の図面

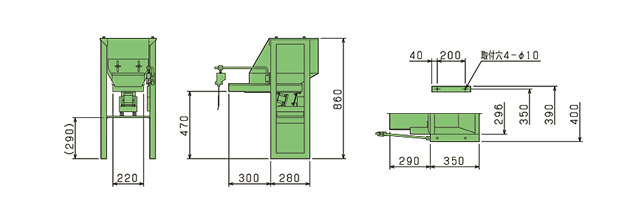

ホッパ HLF-50の図面

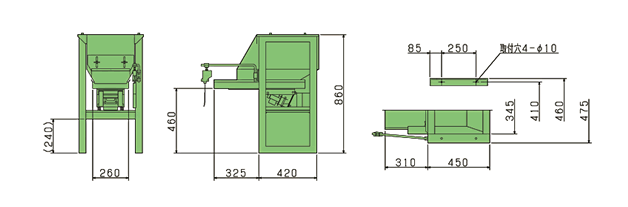

ホッパ HLF-60の図面

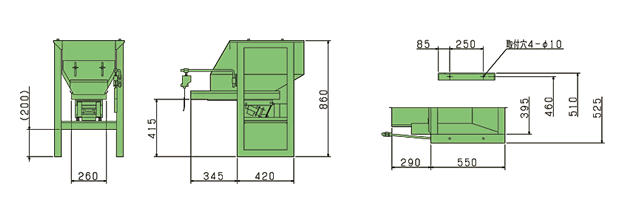

ホッパ HLF-70の図面

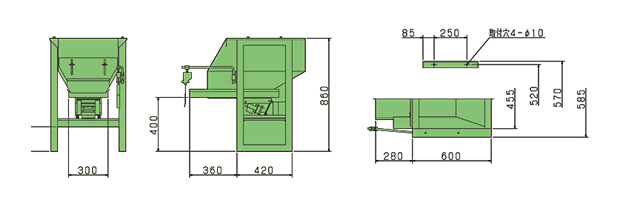

ホッパ HLF-80の図面

仕様

形式
発注品番		 容量
（L）		 重量
（kg）		 バイブレータ コントローラ 電圧
（V）		 電流
（A）		 パーツフィーダ組み合わせ例
HF30-①②③
④⑤ 		10 20 NV-2 PC-MHN 100/200 0.8/0.4 PVH-28
HF40-①②③
④⑤ 		20 43 NV-3 PC-MHN 100/200 1.2/0.6 PV-40
HF50-①②③
④⑤ 		30 51 NV-4 PC-MHN 100/200 1.6/0.8 PV-50
HF60-①②③
④⑤ 		50 105 NC-A PC-MHN 100/200 2/1 PV-50
HF70-①②③
④⑤ 		70 110 NC-A PC-MHN 100/200 2/1 PV-60※
HF80-①②③
④⑤ 		100 115 NC-A PC-MHN 100/200 2/1

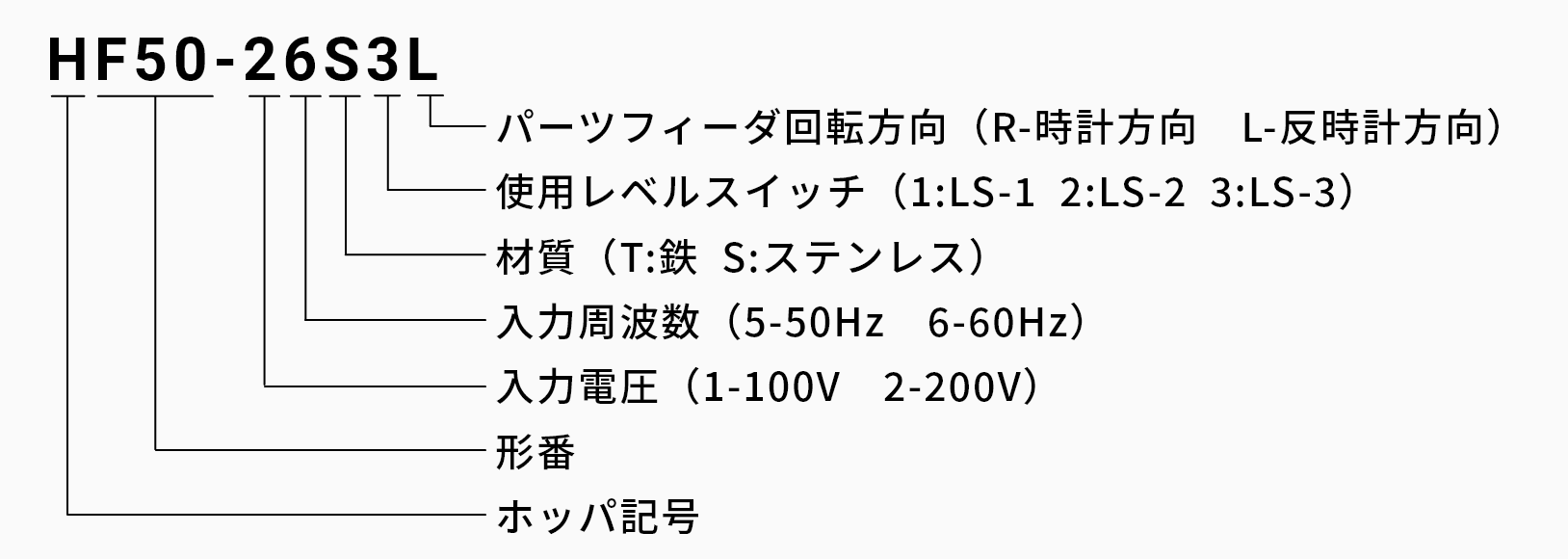

①入力電圧②入力周波数③材質④レベルスイッチ付仕様の時⑤パーツフィーダ回転方向
※出口高さを変更する場合、特注となります。

図面・取扱説明書
ダウンロードはこちら
